یک نمای شیشه ای کرتین وال خوب و مناسب شامل چه آیتم هایی است؟

اگر می‌خواهید بد‌انید که یک سازه کرتین وال خوب و مناسب شامل چه آیتم‌هایی است تا انتهای مطلب با ما همراه باشید.
شیشه‌های کرتین وال دارای تنوع رنگ خوبی هستند و این امر موجب شده‌است تا بتوان تنوع خوبی در طرح نماد داشت.  برای صرفه‌جویی در مصرف انرژی ساختمان، نوع شیشه‌ای که برای نما استفاده می‌شود باید با دقت انتخاب شود. یک شیشه مناسب باید علاوه بر ارائه عایق بهینه، میزان نور ورودی به ساختمان را نیز به حداکثر رساند.
‌شیشه‌های آکوستیک با‌کیفیت را می‌توان در اجرای سازه‌هایی که محیطی آرام مورد نظر است، استفاده کرد. برای سنجیدن عملکرد آکوستیک ساختمان‌هایی با نمای شیشه‌ای می‌توان از شاخص‌های کلاس انتقال صدا و کلاس انتقال داخلی در فضای باز استفاده کرد.

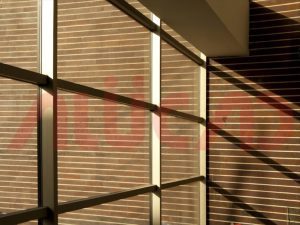

سازه کرتین وال چیست ؟

به کرتین وال یا نمای شیشه ای در لغت دیوار پرده‌ای می‌گویند. کرتین وال یا دیوار پرده‌ای سازه‌ای خود ایستا و مستقل بوده و برای طراحی آن باید سازه کرتین وال مقاومت مناسبی در برابر نیروهای ثقلی باد و زلزله داشته باشد.

پس‌ از طراحی سازه نوع لامل مورد استفاده مشخص ‌شده و خریداری می گردد، در گذشته پروفیل‌های آلومینیومی از کشورهای مختلف وارد ایران شده و مورد استفاده قرار می‌گرفت ولی امروزه با پیشرفت‌های صورت‌گرفته همچنین نوسانات قیمت ارز و همچنین پیشرفت کیفی و کمی کارخانه‌های داخلی کیفیت قابل‌قبولی را ارائه می‌دهند.

لازم به توضیح است شرکت آلوم کاردینه ( آلوکد) با توجه به سابقه پیش‌از پانزده سال در نمای کرتین وال و درب و پنجره آلومینیومی در تهیه پروفیل امکان همکاری با تمامی برندهای معتبر تهیه آلومینیوم را را دارا است.

این نمای ساختمانی به صورت صنعتی ساخته می شود و از نماهای خشک یا تهویه شونده است. جزئیات آن به گونه ای طراحی شده است که ساختار آلومینیومی آن با تغییرات سازه اصلی ساختمان در زلزله، نیروی زلزله و باد، نشست های ممکن و وزن خود نما انعطاف پذیر باشد. به این خاصیت self-support یا خود ایستا می‌گویند. این نما فقط وزن خود را حمل می کند و با ساختار خاص خود در برابر آب و هوا، تبادل حرارتی، فشار باد و نیروی زمین لرزه مقاوم است.

کرتین وال یا دیوار پرده‌ای یک نوع نمای شیشه‌ای است که بر روی ساختمان نصب می‌شود و هیچ بار اضافی را به سازه نمی‌اندازد. این نما دارای مزایایی مانند زیبایی، تبادل نور، کاهش مصرف انرژی، سرعت اجرا و مقاومت در برابر زلزله است. اجزای اصلی کرتین وال عبارتند از: مولیون‌ها، ترنزوم‌ها، براکت‌ها، پانل‌های پرکننده، پرشر پلیت‌ها و کاور کپ‌ها. این اجزا با هم تشکیل یک سازه خودایستا می‌دهند که شیشه‌ها را بر روی آن‌ها نگه می‌دارند.

به‌صورت کلی نمای کرتین وال یا نمای لامل یک نوع نمای شیشه‌ای است که به‌صورت خطی و مدولار به ساختمان متصل می‌شود. این نوع نما دارای ویژگی‌هایی مانند ایجاد نور طبیعی، زیبایی، مدرنیته، عایق‌بندی، مقاومت و ایمنی است. نمای کرتین وال انواع مختلفی بر اساس ظاهر، مصالح و روش ساخت دارد که در ادامه آن‌ها را بررسی می‌کنیم.

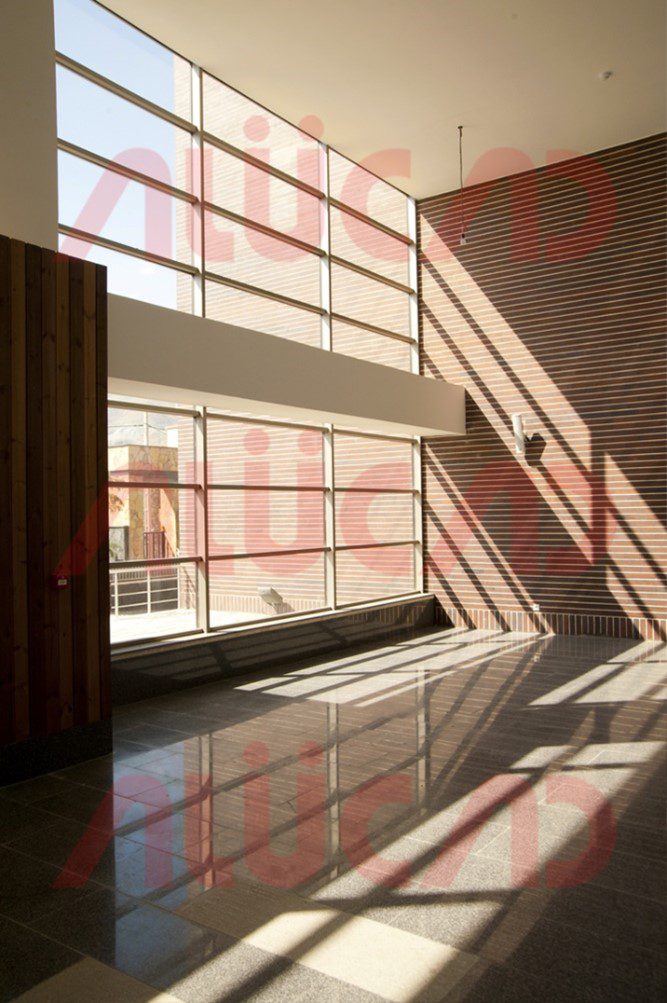

سازه کرتین وال دارای چه مشخصاتی هستند؟

انواع شیشه‌ها در انواع مختلف از نظر شیمیایی و فیزیکی و در اندازه‌های گوناگون ساخته می‌شود و در نماهای شیشه ای کرتین وال از شیشه‌های دوجداره جهت جلوگیری از هدر رفت انرژی و همچنین سکوریت کردن پنجره‌های گرد اموال جهت اصلاح مقاومت و کاهش مخاطرات آن و همچنین لمینت کردن شش ها جهت کاهش مخاطرات و افزایش ایمنی انجام می‌پذیرد.

شیشه های کرتین وال دارای تنوع رنگ خوبی هستند و این امر موجب شده است تا بتوان تنوع و دایره انتخاب خوبی در طرح نما داشت همچنین در برخی مناطق به علت گرمای شدید از شیشه های کم گسیل (low-e) استفاده می‌گردد.

ابعاد استاندارد شیشه 220در 320 می باشد هر برشی از این ابعاد در ابعاد جام قرار میگیرند شیشه ها میتوان بزرگتر نیز ساخت به شیشه های بزرگتر شیشه های اورجام گفته می شود اگر هر ضلع از شیشه ها از این ابعاد بزرگتر شود شیشه اصطلاحا اورجام شده و قیمت به مراتب بالاتری از شیشه های جام دارد.

سازه کرتین وال شیشه ای

بازشو در سازه کرتین وال چگونه تعبیه می شود؟

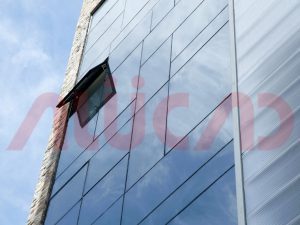

به جهت حفظ یکپارچگی نما معمولا از انواع بازشوهای مخفی در کرتین وال استفاده می گردد. این بازشو ها با توجه به یراق استفاده شده در جهات مختلف و شکل های مختلف می توانند باز شوند، برای این منظور داخل قاب مورد نظر یراق و چارچوب بازشو قرار می‌گیرد.

انواع سازه کرتین وال مزایا و معایب آن‌ها چیست؟

سازه کرتین وال از جهت ساخت دارای انواع گوناگونی است که می توان به کرتین وال فیس کپ (facecap)، کرتین وال سمی فریم (semi_frame) و کرتین وال فریم لس (frameless) اشاره کرد. در مورد نحوه اجرای کرتین وال نیز این اجرا به چندین روش امکان پذیر است:

سیستم استیک (stick): در این‌روش قطعات و پروفیل‌ها به‌صورت خام به محل پروژه ارسال شده و سپس اقدام به برش و اسمبل کردن قطعات به هم می‌نمایند. این‌روش مقرون به صرفه‌تر از روش‌های دیگر است، شیشه‌ها و بازشو‌ها پس از اتمام کار نصب می‌شوند.
سیستم سمی یونیتاز (semi_unitized): در این‌روش مراحلی از اجرا در کارخانه انجام میگیرد و سپس قطعات بصورت پارت‌های جداگانه به محل پروژه ارسال می‌شود و در نتیجه قطعات دیگر برش کاری ندارند و اسمبل انجام می‌گیرد.
سیستم یونیتایز (unitized): در این‌روش مراحل بصورت کامل در کارخانه انجام می‌گیرد و قطعات به‌صورت پازلی بروی هم قرار‌گرفته و نما را تشکیل می‌دهند.
در نما‌های سبک قسمت‌های Spandral نما به دو روش اجرا می‌شوند. یا توسط مصالح بنایی پوشانیده می‌شوند و یا توسط Spandral Glass و در امتداد vision glass اجرا می‌گردند.
مقاوم بودن برای افزایش امنیت: در اجرای نما‌های شیشه‌ای، معمولا امنیت هدف اصلی است. بهترین راه برای اطمینان از ایمنی، استفاده از شیشه‌های مقاوم و یا بکار بردن راه‌حل‌های مشابه با سیستم‌های قفل چند نقطه‌ای است. اقدامات امنیتی دیگری را نیز می‌توان در قاب‌بندی یا نصب نیز انجام داد.

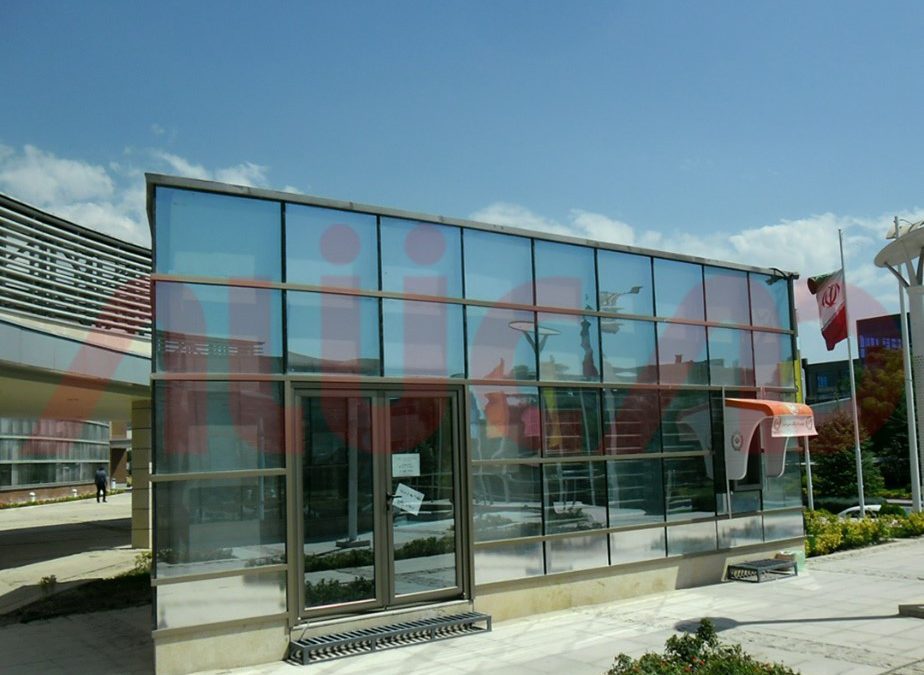

اجرای نمای کرتین وال

اجرای نمای کرتین وال یکی از روش‌های مدرن و جذاب در زمینه طراحی و اجرای نماهای ساختمانی است که به دلیل ویژگی‌های خاص خود، به ساختمان‌ها جلوه‌ی استثنایی می‌بخشد. این روش نه تنها از لحاظ ظاهری بسیار زیبا و شیک است بلکه با امکانات صوتی، حرارتی، و نورپردازی مناسب، تاثیر مستقیمی بر راحتی و زیبایی فضاهای داخلی دارد.
از تنوع رنگ‌ها، طرح‌ها و شفافیت شیشه‌ها گرفته تا خصوصیات مقاومتی و خودایستایی در برابر عوامل محیطی، نمای کرتین وال به عنوان یک گزینه هوشمندانه برای ارتقاء استانداردهای زندگی و زیبایی معماری شهری است.
در دهه‌های اخیر، اجرای نمای کرتین وال به عنوان یک روش نوین در زمینه طراحی و اجرای نماهای ساختمانی، به شدت توجه کارشناسان معماری و ساختمان‌سازی را به خود جلب نموده است

نمای کرتین وال

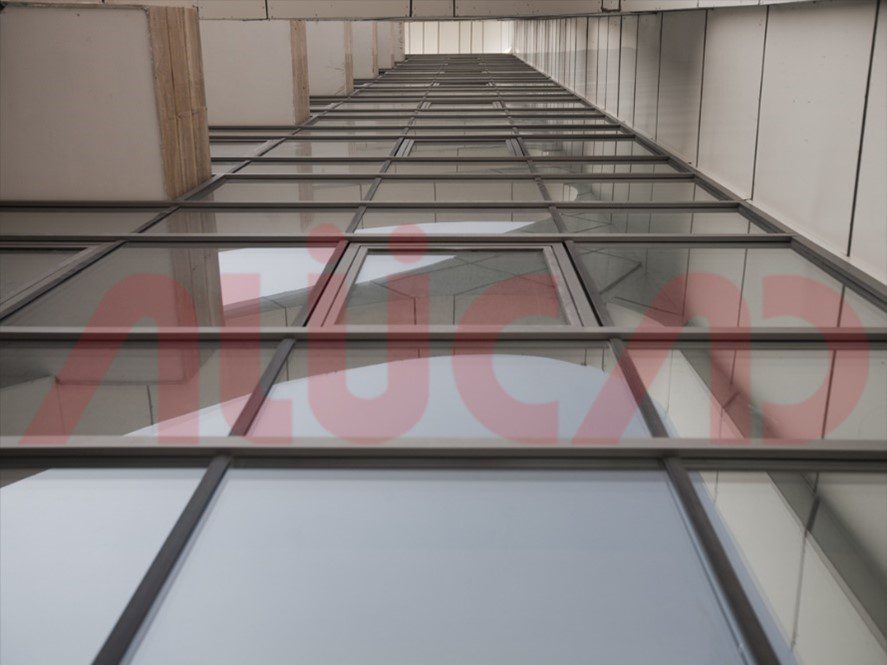

نمای کرتین وال یک نما مدرن برای پوشش نمای خارجی ساختمان است. این نما از پروفیل‌های آلومینیومی (لامل) تشکیل شده و از شیشه برای پرکردن فضای بین فریم‌های آلومینیومی استفاده می‌کند. لامل‌ها به دو دسته ترنسم (لامل افقی) و مولیون (لامل عمودی) تقسیم می‌شوند.
ترنسم‌ها معمولاً در طول بیشتری نسبت به مولیون‌ها طراحی می‌شوند، اما عرض هر دو برابر است. این اختلاف اندازه به دلیل بار بیشتر شیشه بر روی مولیون‌ها است. در برخی از طراحی‌ها، طول ترنسم و مولیون ممکن است برابر در نظر گرفته شود، که این موضوع بسته به دیدگاه طراحان است.

ساختار نمای کرتين وال (Curtain Wall)

نمای ساختمانی به شکل صنعتی کامل تولید میگردد و جزئی از نماهای خشک، به عبارت دیگر نماهای تهویه‌شونده، محسوب می‌شود. طراحی نمای کرتین وال به گونه‌ای است که ساختار کلی آلومینیومی آن در برابر تنش‌های مختلف نظیر جابجایی‌های سازه اصلی در زلزله، نیروی مستقیم زلزله و باد، نشست‌های احتمالی و وزن خود نما به صورت کاملاً انعطاف‌پذیر عمل کند؛ به همین دلیل به آن “خود ایستا” یا “self-support” نیز معروف است.

این نما تنها وزن خود را تحمل می‌کند و بر اثر ساختار خاص سازه، در مقابل نفوذ آب و هوا، تبادل حرارت و برودت، نوسانات بر اثر فشار باد، و همچنین نیروهای زمین‌لرزه دارای مقاومت استثنایی است.

روش اجرای نمای کرتین وال

روش اجرای نمای کرتین وال را در این بخش بررسی خواهیم کرد.

طراحی نمای کرتین وال

در حوزه طراحی و اجرای این سیستم، به جز جنبه‌های جلوه بصری نمای شیشه‌ای، باید به عواملی همچون اندازه فواصل بین سقف‌ها، فواصل پروفیل‌های عمودی و افقی سازه اصلی، ارتفاع کلی نمای شیشه‌ای، فشارهایی که بر نما وارد می‌شوند، نوع، وزن، و ضخامت شیشه و جزئیات اجرایی کرتین وال استاندارد و مناسب توجه کرد.
این توجه به جزئیات، طراح و پیمانکار را قادر می‌سازد که با دقت بیشتری پروفیل‌های مناسب را با سطح مقطع، دیتیل و ممان کافی برای اجرای سازه آلومینیومی نمای کرتین وال انتخاب کنند. عدم توجه به این نکات ممکن است منجر به مشکلات جبران‌ناپذیر در زمان اجرا و پس از آن شود.
با توجه به مقاطع و جزئیات مختلف در پروفیل‌های سازه، محدودیت خاصی در اجرای ابعاد و اشکال خاص وجود ندارد. همچنین، محاسبات خاص سازه‌ای برای طراحی و اجرای نمای شیشه‌ای وجود دارد. همچنین، تهیه نقشه از بیلت سازه اصلی ساختمان و مشخص کردن نقاط بحرانی و طراحی فواصل سازه آلومینیومی نمای شیشه‌ای از جزئیات جدایی‌ناپذیر در طراحی این نما است.

زیرسازی نمای کرتین وال

در این بخش، جزئیات اجرایی متنوعی برای زیرسازی نما به کار می‌رود. یکی از روش‌های اصولی‌تر ایجاد کمربند فلزی است. این کمربند (که به صورت افقی در قسمت‌هایی که لامل عمودی به سازه اصلی متصل می‌شود قرار می‌گیرد) به وسیله جوش به سازه اصلی ساختمان متصل می‌شود. پس از آن، نبشی آهنی با دو سوراخ لوبیایی (که با اتصال جوش به پروفیل‌های عمودی نصب می‌شود) بر روی کمربند آهنی نصب می‌شود. در نهایت، براکت از جنس آلومینیوم یا گالوانیزه (دارای سوراخ لوبیایی) به نبشی آهنی نصب می‌شود.
مزایای استفاده از نبشی و براکت با سوراخ‌های لوبیایی شامل قابلیت رگلاژ و دقت بالا در هنگام نصب سازه آلومینیومی و همچنین استفاده از مزایای مربوط به سازه مفصلی (برای جلوگیری از مخاطرات مرتبط با تکانه‌های ساختمان) است.

انواع نماهای کرتین وال

در دنیای مدرن ساخت و ساز، این نماها به عنوان جایگزینی جذاب و عملی برای ساختمان‌های سنگی و آجری ظاهر می‌شوند. آشنایی با انواع سیستم‌های اجرای این نماها، تبدیل به امری حیاتی برای معماران و سازندگان می‌شود. این نماها بر اساس شکل ظاهری به دو دسته اصلی “قاب‌دار” و “بدون قاب” تقسیم می‌شوند.

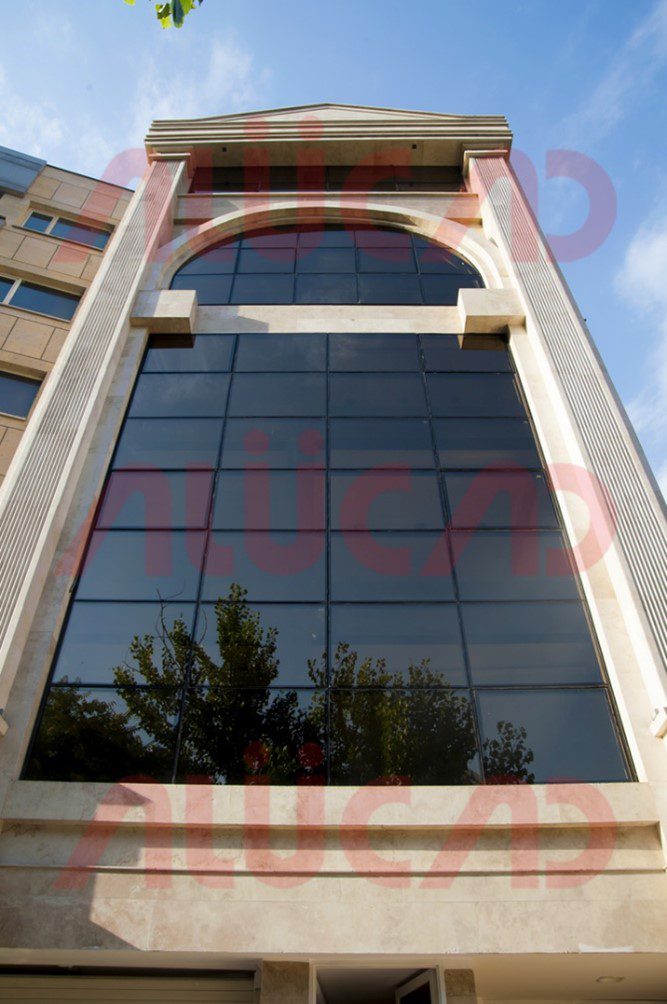

سیستم قاب‌دار یا فیس کپ (face cap)

در این سیستم، نماها به گونه‌ای طراحی شده‌اند که شیشه‌ها بین لامل‌ها قرار گرفته و از درپوش‌های آلومینیومی برای حفظ ثبات و استحکام شیشه‌ها استفاده می‌شود. این درپوش‌ها به دو نوع “نیمه درپوش‌دار” و “کاملاً درپوش‌دار” تقسیم می‌شوند.
نیمه درپوش‌دار: در این نوع، یکی از قاب‌ها در جهت افقی یا عمودی دارای درپوش آلومینیومی است.
کاملاً درپوش‌دار: در این نوع، هر دو قاب افقی و عمودی درپوش آلومینیومی دارند. روش‌های اجرای این سیستم می‌تواند به نحوی باشد که جلوه زیبایی خاصی به ساختمان بخشد.

سیستم بدون قاب یا فریم لس (frameless)

در این نوع سیستم، بدون وجود درپوش آلومینیومی، چسب‌های ویژه برای اتصال و تثبیت شیشه‌ها استفاده می‌شود. این نماها به صورت یکپارچه و یکنواخت در آمده و زیبایی خاصی به ساختمان می‌بخشند. این سیستم به سه گروه “فول فریم لس”، “یو چنل” و “شبه بدون قاب” تقسیم می‌شود.
فول فریم لس (full frameless): نماهای کاملاً بدون قاب که با چسب‌های ویژه و لاستیک EPDM ثابت می‌شوند و جلوه یکنواخت و زیبایی را به ساختمان می‌بخشند.

یو چنل (U channel): در این سیستم از کاست‌های شکل U برای نصب شیشه‌ها استفاده می‌شود و می‌تواند به دلیل قیمت مناسب، گزینه خوبی برای برخی ساختمان‌ها باشد.
شبه بدون قاب (semi frameless): این نوع سیستم از درپوش‌های آلومینیومی در یکی از مسیرهای افقی یا عمودی و از چسب برای نصب شیشه‌ها استفاده می‌کند و ظاهر زیبا و منحصر به فردی به ساختمان می‌بخشد.
این تنوع در روش‌های اجرای نماهای کرتین وال، معماران و سازندگان را قادر می‌سازد تا با توجه به نیازها و سلیقه‌های مختلف، بهترین گزینه را برای پروژه‌های خود انتخاب کنند.

مزایای نمای کرتین وال

مزایای نمای کرتین وال عبارتنداز:

• کاهش بارهای سنگین بر دوش ساختمان اصلی
• نماهای کرتین وال وزن کمی دارند.
• ایجاد چشم‌اندازهای بی‌نظیر با ساخت فریم‌های بزرگ، به ویژه در ساختمان‌های اداری، تجاری و ویلایی
• پایداری بی‌نظیر و استحکام فوق‌العاده با انتخاب دقیق پروفیل‌ها، همراه با زیبایی منحصر به فرد
• جلوگیری از مخاطرات ناشی از تکانهای ناگهانی ساختمان با اجرای استاندارد و استفاده از زیرسازی مفصلی
• بهره‌گیری از شیشه برای نورطبیعی و کنترل نور با استفاده از شیشه‌های رنگی
• عایق‌بندی موثر برای کنترل صداهای وارد به فضای داخلی ساختمان و امکان استفاده از شیشه‌های ۱-۲ و ۳ جداره
• زیبایی با تنوع رنگهای پودری الکترواستاتیک (ساده و سمباده‌ای)، آنادایز (مات، براق، خش دار) و طرح چوب.

سخن آخر

اجرای نمای کرتین وال نه تنها به ساختمان‌ها جلوه زیبایی می‌بخشد بلکه با ارتقاء ارتباط بین داخل و خارج، نور طبیعی را به راحتی وارد خانه مینماید.
در این مقاله، تلاش شده است تا شما با روش‌های متنوع برای اجرای نمای کرتین وال آشنا شوید. هرکدام از این روش‌ها، با توجه به شرایط و سلیقه طراح، می‌توانند به عنوان گزینه‌هایی جذاب مدنظر قرار گیرند. نمای کرتین وال به عنوان یک نماکاری لوکس، در زیبایی ساختمان‌ها تأثیرگذار است و همواره از طرفداران زیادی برخوردار است.
این روش‌های اجرای، می‌توانند برای ایجاد نماهای زیبا در سازه‌های مختلف، به ویژه در ساختمان‌های لوکس در ایران و سراسر جهان، به کار گرفته شوند.

این مقاله به معرفی و بررسی سیستم های نمای شیشه ای کرتین وال می پردازد که به عنوان یک سازه خود ایستا و غیرسازه ای، وزن و فشار خود را به ساختمان انتقال نمی دهند. این سیستم ها از ترکیب پروفیل های آلومینیومی و شیشه های تک یا دوجداره تشکیل شده اند و در دو نوع سیستم یونیتایز و سیستم لامل یا استیک قابل اجرا هستند.

سوالات متداول

تنوع رنگ سازه کرتین وال چگونه است؟

سازه کرتین وال دارای تنوع رنگ خوبی است و این امر موجب شده تا بتوان تنوع خوبی در طرح داشت.

کرتین وال چگونه موجب صرفه جویی می‌شود؟

با ورود نور خورشید به داخل سازه مصرف انرژی بهینه می‌شود.

 انواع کرتین وال شامل چیست؟

انواع کرتین وال شامل فریم لس، استیک، سمی یونیتاز و یونیتایز است.

آیا نمای کرتین وال در برابر شرایط جوی مقاوم مختلف است؟
بله، این نما از شیشه و پروفیل‌های مقاوم به عوامل جوی استفاده می‌کند و می‌تواند در برابر باران، باد و تغییرات دما مقاومت کند.

چه نوع شیشه‌هایی برای نمای کرتین وال مورد استفاده قرار می‌گیرد؟
انواع مختلفی از شیشه‌ها، از جمله شیشه‌های عایق حرارتی، شیشه‌های رنگی، و شیشه‌های با عایق صوتی در این سیستم مورد استفاده قرار می‌گیرد.

آیا امکان استفاده از نمای کرتین وال در ساختمان‌های با ارتفاع بالا وجود دارد؟
بله، این نما به دلیل وزن کم و استحکام بالا، به خوبی برای ساختمان‌های با ارتفاع بالا مناسب است.

آیا نمای کرتین وال در صورت آسیب قابل ترمیم است؟
بله، بسیاری از سیستم‌های این نما امکان تعویض و ترمیم بخش‌های آسیب‌دیده را فراهم می‌کنند.
